جزئیات محصول:
|
| ضخامت صفحه: | 0.1 میلی متر، 0.12 میلی متر، 0.15 میلی متر | ارتفاع لایه بسته بندی: | 100ميلي متر، 150ميلي متر، 200ميلي متر |
|---|---|---|---|
| شکل: | سفارشی | مواد: | SS304، SS316L |
| منطقه خاص: | انواع اختیاری | اندازه: | طبق سفارش |
| برجسته: | بسته بندی 0.15 میلی متر,بسته بندی 125p,125y تصفیه گاز دمی |
||

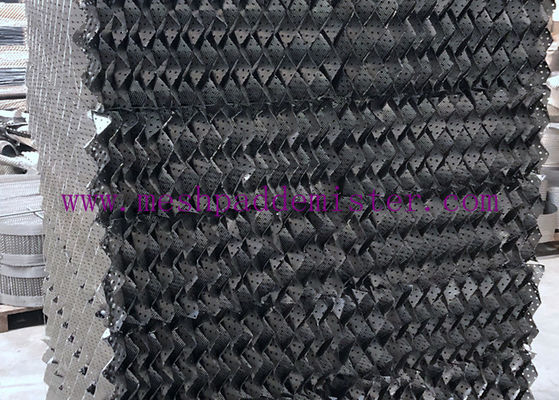

0.15mm صفحه فلزی 125Y بسته بندی ساختاری در درمان گاز دم
1طبقه بندی بسته بندی ساختاری
برج بسته بندی یک نوع تجهیزات انتقال جرم گاز مایع با تعداد زیادی بسته بندی در برج است. ستون بسته بندی در تولید صنعتی در اواسط قرن نوزدهم استفاده شد.از اون موقع، آن را با ستون صفحه توسعه داده است، تشکیل دو نوع مختلف از تجهیزات انتقال جرم گاز مایع.
2ساختار برج بسته بندی با استفاده از بسته بندی ساختاری
بدن برج بسته بندی شده یک سیلندر عمودی با یک صفحه پشتیبان در پایین است. مواد بسته بندی به صورت یکپارچه بر روی صفحه پشتیبان قرار می گیرد.یک صفحه فشرده سازی بسته بندی در بالای بسته بندی نصب شده است تا حرکت بسته بندی را با جریان بالا محدود کندمایع از بالای برج اضافه می شود، از طریق توزیع کننده مایع روی بسته بندی اسپری می شود و از سطح بسته بندی جریان می یابد.گاز از پایین برج ارسال می شود و توسط دستگاه توزیع گاز توزیع می شود ( دستگاه توزیع گاز به طور کلی برای برج قطر کوچک تنظیم نمی شود)، پس از آن در مقابل جریان مایع است و به طور مداوم از شکاف لایه بسته بندی عبور می کند. دو فاز گاز مایع برای انتقال جرم در تماس نزدیک با سطح بسته بندی است.برج بسته بندی شده یک تماس مداوم گاز مایع انتقال توده تجهیزات است، ترکیب دو فاز به طور مداوم در امتداد ارتفاع برج تغییر می کند. در حالت کار عادی، فاز گازی فاز پیوسته و فاز مایع فاز پراکنده است.
3ابعاد ساختاری و پارامترهای مشخصه ای از بسته بندی نطفه فولاد ضد زنگ
| ماده | واحد | 125X | 125Y | 250X | 250Y | ۳۵۰X | 350Y | 500X | 500Y | |
| ارتفاع موج گذاری h | mm | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| گرایش موج کشی θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| فاصله موج 2B | mm | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| زاویه موج زدایی β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| کسری خالی ε | δ=0.15mm | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| δ=0.12mm | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| δ=0.10mm | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| قطر سوراخ سوراخ شده d0 | mm | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| نرخ افتتاح σ | % | 8.5-9.5 | 8.5-9.5 | 9.0 تا 100 | 9.0 تا 100 | |||||
| شعاع منحنی دایره بالای زاویه موج زدایی R | mm | ≤2.0 | ≤1.4 | ≤0.9 | ≤0.5 | |||||
توجه: تاثیر سرعت باز کردن روی صفحه محاسبه نمی شود

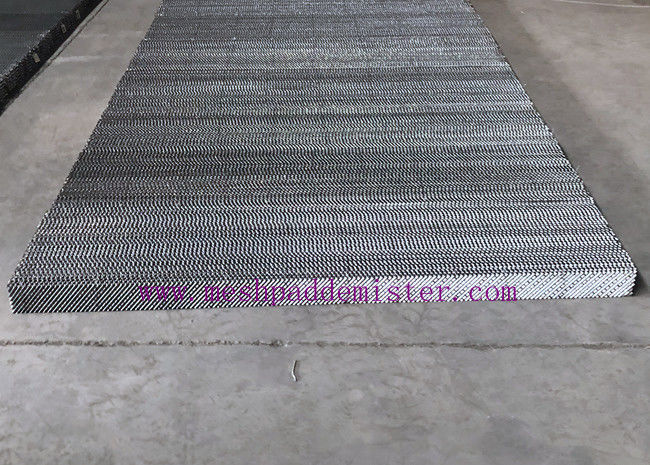

4کارگاه بسته بندی ساختاری
5. HG/T 21559.2 2005 استاندارد بسته بندی ساختاری
شماره استاندارد - شماره سال - مدل بسته بندی - قطر داخلی برج Φ (ملی متر)
به عنوان مثال قطر داخلی برج بسته بندی Φ 600mm است و از بسته بندی بادی فولادی ضد زنگ p250i استفاده می شود که به شرح زیر نشان داده شده است: HG/T 21559.2 2005 P250I 600.
3.2 مشخصات و ویژگی ها
3.2.1 بسته بندی گره دار با سوراخ فولاد ضد زنگ، تعدادی از صفحات گره دار است که از نوار فولاد ضد زنگ فشار داده شده است.که عمودی انباشته شده و در یک بسته بندی ساختاری شکل دیسک با توجه به الزامات یک قطر خاص جمع شده اند. نطفه های صفحات نطفه ای مجاور در جهت مخالف شیب دارند و نطفه های صفحات بسته بندی بالایی و پایین مجاور 90 درجه متقاطع هستند.
3.2.2 قبل از فشرده سازی صفحه لوله کشی، لازم است که از پیش روی صفحه حفره بزنید و دانه های نازک را فشار دهید، یا از دانه های رولینگ معادل دانه های نازک استفاده کنید.
3.2.3 هشت نوع بسته بندی بادی از فولاد ضد زنگ در جدول ذکر شده است.پارامترهای مشخص برای انتخاب نوع، سطح خاص بسته بندی و زاویه لوله کشی هستند.، که می تواند با توجه به الزامات طراحی فرآیند انتخاب شود.
صفحه گره دار از فولاد ضد زنگ
h: ارتفاع لوله کشی (ملی متر)
2B: فاصله لوله کشی (ملی متر)
β: زاویه موج (°)
δ: ضخامت صفحه (ملی متر)
S: طول موج (ملی متر)
R: شعاع منحنی دایره بالای زاویه موج (ملی متر)
هر ساله ما صدها متر مکعب بسته بندی ساختاری فلزی را در مدل های مختلف تولید و عرضه می کنیم. انواع و مواد محبوب زیادی برای انتخاب وجود دارد. سفارش سفارشی نیز خوش آمدید!ما خوشحالیم که به شما کمک کنیم!
