جزئیات محصول:
|
| ارتفاع لایه بسته بندی: | 100ميلي متر، 150ميلي متر، 200ميلي متر | ضخامت صفحه: | 0.1 میلی متر، 0.12 میلی متر، 0.15 میلی متر |
|---|---|---|---|
| مواد: | SS304، SS316L | اندازه: | طبق سفارش |
| شکل: | سفارشی | منطقه خاص: | انواع اختیاری |
| برجسته: | بسته بندی ساختاری 2.5y,بسته بندی ساختار یافته ss 316l,بسته بندی برج تقطیر ساختاری |
||

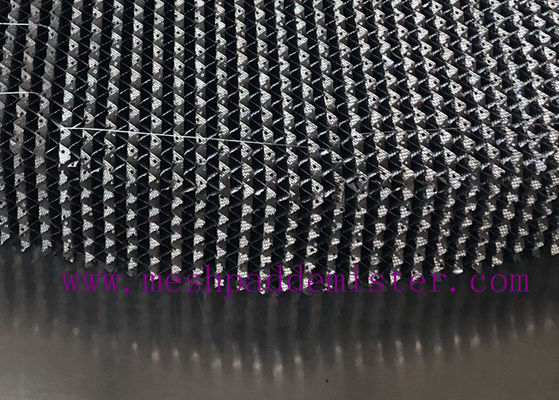

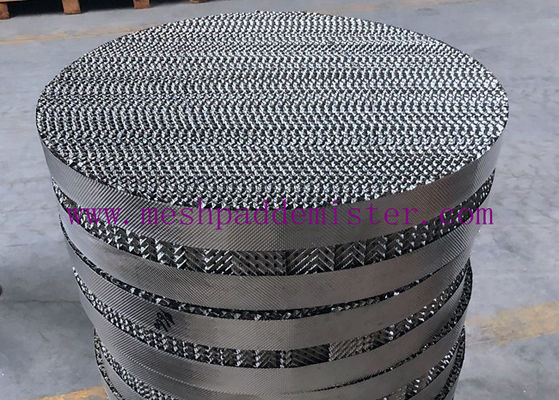

2.5Y پلاک فلزی لوله دار بسته بندی ساختاری در برج تقطیر
1. بازرسی بسته بندی ساختاری بر روی صفحات فلزی:
1 هر دسته از بسته بندی ساختاری باید قبل از ترک کارخانه توسط بخش کنترل کیفیت مطابق با قرارداد بازرسی شود.
2 ظاهر صفحه بسته بندی باید صاف و بدون زنگ باشد.
3 ارتفاع اوج، فاصله موج، شیب و زاویه دندان بسته بندی باید با استانداردهای مربوطه مطابقت داشته باشد.
انحراف بین طول تراکم اوج هر 100 قطعه و طول تراکم محصول واقعی 100 قطعه این است: انحراف مثبت بیشتر از 1 ساعت نیست،و انحراف منفی بیشتر از 2 ساعت نیست..
4 قطر، تخمدان و سطح دیسک بسته بندی باید الزامات مربوطه را برآورده کند.
5 برای قطر سوراخ d0، فاصله مرکز سوراخ t و دانه های نازک روی صفحه، تنها بازرسی بصری انجام می شود و سوراخ باید بدون گره باشد و سوراخ ها و دانه های نازک باید به طور مساوی توزیع شوند.
6 انحراف مجاز ضخامت نوار فولاد باید با مقررات GB / T 4239 مطابقت داشته باشد.
2ابعاد ساختاری و پارامترهای مشخصه ای از بسته بندی نطفه فولاد ضد زنگ
| ماده | واحد | 125X | 125Y | 250X | 250Y | ۳۵۰X | 350Y | 500X | 500Y | |
| ارتفاع موج گذاری h | mm | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| گرایش موج کشی θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| فاصله موج 2B | mm | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| زاویه موج زدایی β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| کسری خالی ε | δ=0.15mm | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| δ=0.12mm | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| δ=0.10mm | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| قطر سوراخ سوراخ شده d0 | mm | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| نرخ افتتاح σ | % | 8.5-9.5 | 8.5-9.5 | 9.0 تا 100 | 9.0 تا 100 | |||||
| شعاع منحنی دایره بالای زاویه موج زدایی R | mm | ≤2.0 | ≤1.4 | ≤0.9 | ≤0.5 | |||||
توجه: تاثیر سرعت باز کردن روی صفحه محاسبه نمی شود
3. طبقه بندی بسته بندی ساختاری برگهای مدفوع فلزی
برج بسته بندی یک نوع تجهیزات انتقال جرم گاز مایع با تعداد زیادی بسته بندی در برج است. ستون بسته بندی در تولید صنعتی در اواسط قرن نوزدهم استفاده شد.از اون موقع، آن را با ستون صفحه توسعه داده است، تشکیل دو نوع مختلف از تجهیزات انتقال جرم گاز مایع.
بدن برج بسته بندی شده یک سیلندر عمودی با یک صفحه پشتیبان در پایین است. مواد بسته بندی به صورت یکپارچه بر روی صفحه پشتیبان قرار می گیرد.یک صفحه فشرده سازی بسته بندی در بالای بسته بندی نصب شده است تا حرکت بسته بندی را با جریان بالا محدود کندمایع از بالای برج اضافه می شود، از طریق توزیع کننده مایع روی بسته بندی اسپری می شود و از سطح بسته بندی جریان می یابد.گاز از پایین برج ارسال می شود و توسط دستگاه توزیع گاز توزیع می شود ( دستگاه توزیع گاز به طور کلی برای برج قطر کوچک تنظیم نمی شود)، پس از آن در مقابل جریان مایع است و به طور مداوم از شکاف لایه بسته بندی عبور می کند. دو فاز گاز مایع برای انتقال جرم در تماس نزدیک با سطح بسته بندی است.برج بسته بندی شده یک تماس مداوم گاز مایع انتقال توده تجهیزات است، ترکیب دو فاز به طور مداوم در امتداد ارتفاع برج تغییر می کند. در حالت کار عادی، فاز گازی فاز پیوسته و فاز مایع فاز پراکنده است.
4- علامت گذاری، بسته بندی، ذخیره سازی و حمل و نقل بسته بندی ساختاری از فلز ورقه ای
1 فهرست بسته بندی برای بسته بندی ساختاری آماده باید شامل نام محصول، مدل، مشخصات و اندازه، نام سازنده و تاریخ تولید باشد.گواهی بازرسی محصول باید ارائه شود.از جمله موارد بازرسی، تاریخ بازرسی و مهر پرسنل بازرسی.
2 محصولات آماده باید در کارتون ها، جعبه های چوبی یا بشقاب های چوبی بسته بندی شوند و سینی بسته بندی افقی قرار داده شود. نام و مدل محصول،نام سازنده و کیفیت محصول باید در خارج از جعبه بسته بندی نشان داده شود.، و کلمات یا نشانه هایی مانند "به شدت از رطوبت جلوگیری می شود" باید در نظر گرفته شود.
۳- برخورد مستقیم با محصول و بارندگی آن در طول حمل و نقل کاملاً ممنوع است.
4 محصولات باید در یک اتاق تهویه شده و خشک نگهداری شوند و نباید به صورت جانبی انباشته شوند.
مواد
SS304، SS316L، بقيه به سفارش
هر ساله ما صدها متر مکعب بسته بندی ساختاری فلزی را در مدل های مختلف تولید و عرضه می کنیم. انواع و مواد محبوب زیادی برای انتخاب وجود دارد. سفارش سفارشی نیز خوش آمدید!ما خوشحالیم که به شما کمک کنیم!
